TPS54620RHLR/regolatori di tensione di commutazione 4.5-17Vin, 6A Syn Step Down Cnvrtr
| Attributo di prodotto | Valore di attributo |
|---|---|
| Texas Instruments | |
| Categoria di prodotto: | Regolatori di tensione di commutazione |
| RoHS: | Dettagli |
| SMD/SMT | |
| VQFN-14 | |
| Dollaro | |
| 3,3 V | |
| 6 A | |
| 1 uscita | |
| 4,5 V | |
| 17 V | |
| 2 uA | |
| 480 chilocicli | |
| - 40 C | |
| + 150 C | |
| TPS54620 | |
| Bobina | |
| Tagli il nastro | |
| MouseReel | |
| Marca: | Texas Instruments |
| Corredo di sviluppo: | TPS54620EVM-374 |
| Tensione in ingresso: | 4,5 V - 17 V |
| Umidità sensibile: | Sì |
| Corrente del rifornimento di funzionamento: | 600 uA |
| Prodotto: | Regolatori di tensione |
| Tipo di prodotto: | Regolatori di tensione di commutazione |
|
Quantità del pacchetto della fabbrica: |
3000 |
| Sottocategoria: | PMIC - Gestione CI di potere |
| Tensione di rifornimento - min: | 4,5 V |
| Marca: | SWIFT |
| Tipo: | Convertitore di tensione |
| Peso specifico: | 0,001136 once |
DESCRIZIONE

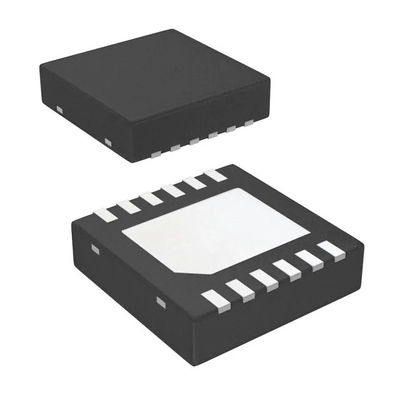

Il TPS54620 in 3,50 pacchetto termicamente migliorato di millimetro QFN del × 3,50 di millimetro è un 17-V completo, 6-A, convertitore sincrono e scendere che è ottimizzato per le piccole progettazioni through alta efficienza ed integrando i MOSFETs lati alto e lati basso. Ulteriore risparmio di spazio è raggiunto con controllo corrente del modo, che riduce il conteggio componente e selezionando un'alta frequenza di commutazione, riducente l'orma dell'induttore.
La rampa della partenza di tensione in uscita è controllata dal perno di SS/TR che concede all'operazione come qualsiasi un supporto? da solo alimentazione elettrica o nelle situazioni d'inseguimento. L'ordinamento di potere è inoltre possibile correttamente dalla configurazione permettere a e perni di potere dello aperto scolo dai buoni.
la limitazione corrente del Ciclo-da-ciclo sul FET lato alto protegge il dispositivo nelle situazioni di sovraccarico ed è migliorata da un limite corrente di sourcing lato basso che impedisce l'instabilità corrente. C'è inoltre un limite corrente d'affondamento lato basso che spegne il MOSFET lato basso per impedire l'eccessiva corrente inversa. L'arresto termico disattiva la parte quando muore la temperatura supera la temperatura termica di arresto.
