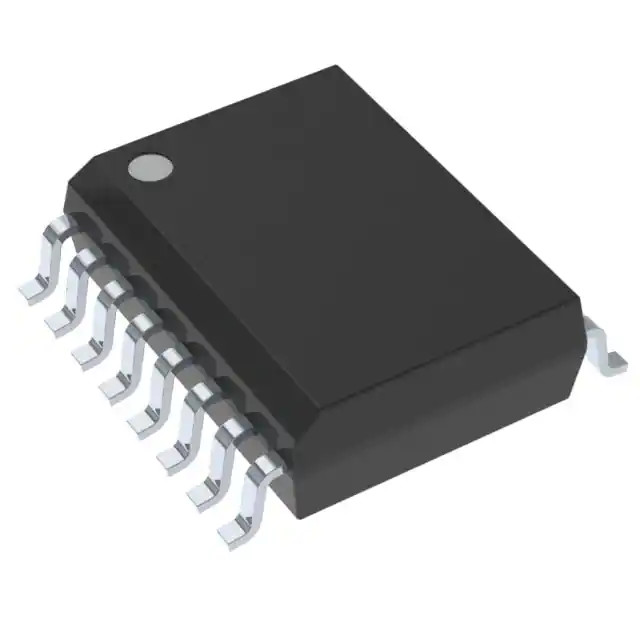

ISO1042BDWR PUÒ collegare IC 1 ricetrasmettitore della LATTA isolato ricevitore

ISO1042BDWR/PUÒ collegare IC ha isolato il ricetrasmettitore della LATTA con la protezione dell'errore del bus 70-V & il tasso di dati flessibile 16-SOIC -40

Caratteristiche

• Rispetta la norma di strato fisico di 11898-2:2016 di iso

• Sostiene la LATTA classica fino a 1 Mbps e FD (tasso di dati flessibile) fino a 5 Mbps

• Ritardo basso del ciclo: 152 NS

• Caratteristiche di protezione

– Tensione di protezione dell'errore della sbarra collettrice di corrente continua: ±70 V

– Tolleranza di HBM ESD sui perni del bus: ±16 chilovolt

– Driver Dominant Time Out (TXD DTO)

– Protezione di Undervoltage su VCC1 e su VCC2

• Gamma di tensione di Comune-modo: ±30 V

• Stazioni degli autobus passive e alte ideali di impedenza una volta unpowered

• Alto CMTI: 100 kV/µs

• Gamma di tensione VCC1: 1,71 V - 5,5 V

– Sostiene l'interfaccia di logica 1.8-V, 2.5-V, 3.3-V e 5.0-V al regolatore della LATTA

• Gamma di tensione VCC2: 4,5 V - 5,5 V

• Compatibilità elettromagnetica robusta (contabilità elettromagnetica)

– ESD a livello di sistema, EFT ed immunità dell'impulso

– Emissioni basse

• Gamma di temperatura ambiente: – 40°C a +125°C

• Opzioni del pacchetto 16-SOIC e 8-SOIC

• Versione automobilistica disponibile: ISO1042-Q1

• Certificazioni relative alla sicurezza:

– 7071-VPK VIOTM e 1500-VPK opzioni (di rinforzo e di base) di VIORM per VDE di BACCANO V 0884-11:2017-01

– Isolamento 5000-VRMS per 1 minuto per UL 1577

– Certificazioni di IEC 60950-1, di IEC 60601-1 e dell'en 61010-1

– Certificazioni di CQC, di TUV e di CSA
