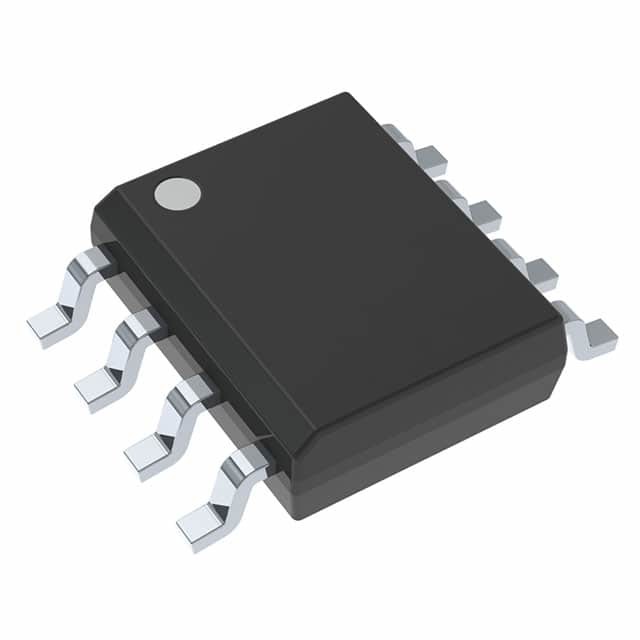

SN75LBC176AD/SOIC-8/RS-485 interfaccia IC
I ricetrasmettitori differenziali del bus di SN65LBC176A, di SN65LBC176AQ e di SN75LBC176A sono monolitici, circuiti integrati progettati per della comunicazione dei dati bidirezionale sulle linee multipunto di bustransmission. Sono progettati per le linee bilanciate e sono compatibili con l'ANSI TIA/EIA-485-A standard e l'iso 8482. La versione di A offre la prestazione di commutazione migliore sopra i suoi predecessori senza sacrificare sensibilmente più il potere.
Gli SN65LBC176A, gli SN65LBC176AQ e gli SN75LBC176A combinano uno stato 3, una linea driver differenziale e una linea ricevitore dell'ingresso differenziale, di cui tutt'e due funzionano a partire da una singola alimentazione elettrica 5-V. Il driver ed il ricevitore hanno attivo alto e attivo-basso permette a, rispettivamente, che può esternamente collegarsi insieme per funzionare come controllo della direzione. Le uscite differenziali del driver e gli ingressi differenziali del ricevitore si collegano internamente per formare un porto del bus di /output dell'ingresso differenziale (ingresso/uscita) che è destinato per offrire il caricamento minimo al bus ogni volta che il driver è disabile o VCC = 0. Questo porto caratterizza largamente le immagini positive e negative di tensione del comune-modo, rendenti il dispositivo adatto ad applicazioni della linea del partito. La corrente bassa stessa del rifornimento del dispositivo può essere raggiunta disattivando il driver ed il ricevitore.
| Attributo di prodotto | Valore di attributo |
|---|---|
| Texas Instruments | |
| Categoria di prodotto: | RS-485 interfaccia IC |
| SMD/SMT | |
| SOIC-8 | |
| SN75LBC176A | |
| Ricetrasmettitore | |
| 30 Mb/s | |
| 1 driver | |
| 1 ricevitore | |
| In semiduplex | |
| 5,25 V | |
| 4,75 V | |
| 15 mA | |
| 0 C | |
| + 70 C | |
| 12 chilovolt | |
| Metropolitana | |
| Marca: | Texas Instruments |
| Tensione di rifornimento di funzionamento: | 5 V |
| Prodotto: | Ricetrasmettitori RS-485 |
| Tipo di prodotto: | RS-485 interfaccia IC |
| Arresto: | Arresto |
| Quantità del pacchetto della fabbrica: | 75 |
| Sottocategoria: | Interfaccia CI |
| Peso specifico: | 0,002561 once |
