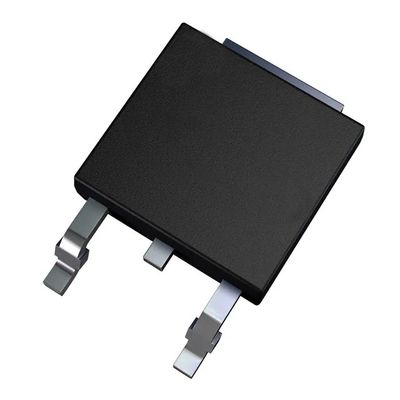

Registro LINEARE dei regolatori di tensione 800MA LDO LDO/di LM1117DTX-ADJ/NOPB
Il LM1117 è un regolatore di tensione basso di interruzione procedura con un'interruzione procedura di 1,2 V a 800 mA della corrente del carico.
Il LM1117 è disponibile in una versione regolabile, che può fissare la tensione in uscita da 1,25 V a 13,8 V con soltanto due resistenze esterne. Inoltre, il dispositivo è disponibile in cinque tensioni fisse, in 1,8 V, in 2,5 V, in 3,3 V ed in 5 V.
Il LM1117 offre la limitazione corrente e l'arresto termico. Il circuito include uno Zener ha sistemato il riferimento del bandgap per assicurare l'accuratezza di tensione in uscita all'interno a ±1%.
Un minimo del condensatore di tantalio 10-µF è richiesto all'uscita per migliorare la risposta transitoria e la stabilità.
| Attributo di prodotto | Valore di attributo |
|---|---|
| Texas Instruments | |
| Categoria di prodotto: | Regolatori di tensione di LDO |
| RoHS: | Dettagli |
| SMD/SMT | |
| TO-252-3 | |
| 1,25 V - 13,8 V | |
| 800 mA | |
| 1 uscita | |
| Positivo | |
| 5 mA | |
| 1,4 V | |
| 15 V | |
| Regolabile | |
| - 40 C | |
| + 125 C | |
| 1,2 V | |
| LM1117 | |
| Bobina | |
| Tagli il nastro | |
| MouseReel | |
| Marca: | Texas Instruments |
| Tensione di interruzione procedura - massima: | 1,2 V a 100 mA, 1,25 V a 500 mA, 1,3 V a 800 mA |
| Ib - corrente di polarizzazione introdotta: | 5 mA |
| Linea regolamento: | 0.04% |
| Regolamento del carico: | 0.2% |
| Umidità sensibile: | Sì |
| Corrente del rifornimento di funzionamento: | 5 mA |
| Gamma di temperatura di funzionamento: | - 4 |
| Tipo di prodotto: | Regolatori di tensione di LDO |
| Tensione di riferimento: | 1,262 V |
| Quantità del pacchetto della fabbrica: | 2500 |
| Sottocategoria: | PMIC - Gestione CI di potere |
| Accuratezza di Voltage Regulation: | 1% |
| Peso specifico: | 0,139332 once |
