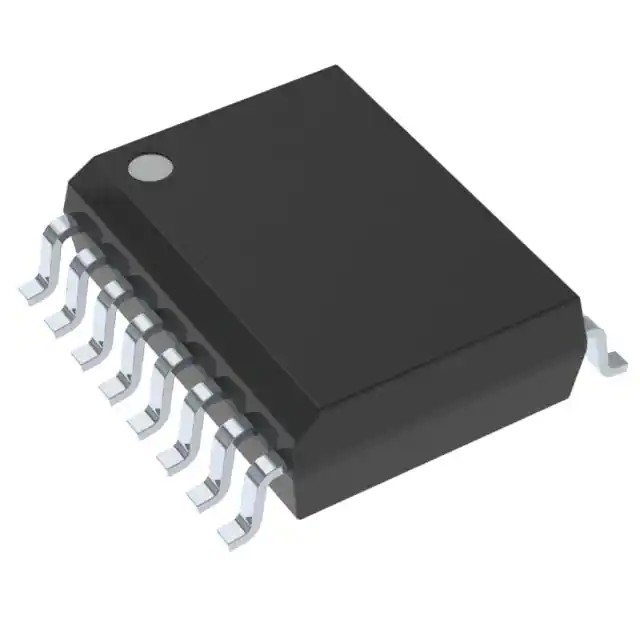

Ricetrasmettitore ottale del bus di SN74LVC4245ADWR

SN74LVC4245ADWR/bus ottale Trncvr & 3.3-5V W/3-St Otpt ricetrasmettitori del bus

Questo ricetrasmettitore noninverting (ottale) del bus di 8 bit contiene due rotaie separate del rifornimento; Il porto di B ha VCCB, che è messo a 3,3 V e un porto ha VCCA, che è messo a 5 V. Ciò tiene conto la traduzione da un 3.3-V ad un ambiente 5-V e vice versa.

Il dispositivo di SN74LVC4245A è progettato per la comunicazione asincrona fra i canali omnibus di dati. Il dispositivo trasmette i dati dal bus di A al bus di B o dal bus di B al bus di A, secondo il livello logico all'input direzione controllo (DIR). Uscita-permetta all'input (OE) può essere usato per disattivare il dispositivo in modo dai bus efficacemente sono isolati. I circuiti di controllo (DIR, OE) sono alimentati da VCCA.

Il terminale del dispositivo di SN74LVC4245A fuori permette che il progettista commuti ad un dispositivo terminale normale SN74LVC4245 di all-5-V o di all-3.3-V 20 senza relayout del bordo. Il progettista utilizza i percorsi dei dati per i pin 2 – 11 e 14-23 del dispositivo di SN74LVC4245A per allineare con “il terminale convenzionale 245 fuori.
